为了让新入门的设备设计人员对设备设计文件有个整体认识和了解，先归纳整理出全部的设计文件类型及组成，罗列如下，供参考学习。

一、设计文件的分类

化工设备施工图设计文件按文件内容分为：图样、技术文件和标准图3部分。

1 图样

图样通常包括：工程图、装配图、部件图、零件图、表格图、管口方位图、预焊接图、梯子平台图等。

2 技术文件

技术文件通常包括：图纸目录、技术条件、计算书、风险评估报告、说明书等等。

3 标准图

标准图通常是由企业主管部门批准的经生产考验且能重复使用的工程图纸或系列化的设备、部件或零件的设计文件。

二、 各类设计文件的说明

1工程图

工程图是表示设备的全貌、组成和特性的图样。它应表达设备各主要部分的结构特征、装配和连接关系，注有主要特征尺寸、外形尺寸，并写明技术特性数据及制造、检验要求等资料。

2 装配图

装配图是表示设备的结构、尺寸、各零部件之间的装配和连接关系，对外连接尺寸、技术特性和技术要求等资料的图样。

对不单独绘制总图的设备、装配图必须包括总图应表示的内容。

3 部件图

部件图是表示可拆或不可拆部件的结构、尺寸，所属零部件之间的关系以及技术要求等资料的图样。

4 零件图

零件图是表示零件的形状、尺寸、加工、热处理及制造检验要求等资料的图样。

5 表格图

表格图是用综合图表的型式表示多个形状材料相同、尺寸不一或形状、尺寸相同材料不同的零件或部件的图样。

6 梯子平台图

该图一般根据装置布置需要确定，并在设备布置工作完成后进行。该图可在施工图后期进行，但应在总装配图中预留件号。梯子平台图完成后，应经工艺专业汇签。

7 预焊件图

预焊件图是根据设备设置操作平台、梯子、管架等需要，要求制造厂预先在设备外表面上焊制的零部件的图样。

该图一般根据装置布置需要确定，并在设备布置工作完成之后进行，其编号应编所属设备图号中，通常为最后一个流水号。预焊件图编制完成并经工艺专业汇签后应立即发给制造厂。

8 管口方位图

管口方位图是表示设备接管方位及管口与支座、地脚螺栓铭牌等相对位置的图样。工艺专业根据工程配管需要进行编制的。该图图号应编入管道安装图中。设备专业应在装配图“设计、制造、检验主要数据表”中注明“管口、支座及铭牌方位见工艺管口方位图字样及相应图号。管口方位图按复用图编入图纸目录。

管口方位图必须写明设备名称、位号以及该设备总图或装配图号，其管口符号及数量等均应与总图或装配图上管口表中所表示的一致。并经设备专业负责人汇签。

对于卧式设备，如总图或装配图上已表明确定的管口方位，或立式设备在绘制施工图时已明确了管口方位并完整、准确地表示在俯视图上，不必另外绘制管口方位图。此时，在装配图中“设计、制造、检验主要数据表”管口、支座及铭牌方位见本图字样。

9 图纸目录

图纸目录是表示每台设备全套设计文件的清单。通常包括图纸、本公司标准图、管口方位图、计算书和技术条件(独立编制时)等内容。

10 计算书

计算书是设备或零部件的计算文件[含应力分析报告（需要时）]，化工设备中压力容器、塔器、卧式容器、球形储罐、大型储罐、气柜、传动设备等均应有计算书。

11风险评估报告

   第三类压力容器或者用户要求的其他压力容器，需要出风险评估报告。

12 技术条件

1)  技术条件是设备施工图纸的重要组成部分。表达方法可根据图纸类别和设备的复杂程度和要求确定。

2)  设备总图和装配图

对一般设备，除在《设计、制造检验主要数据表》中填写必需数据外，根据需要可单独编制设备制造技术条件，并在《其它要求》栏中填写“设备制造、检验和试验要求按《XXXX制造技术条件》和文件号。

13 说明书

说明书是针对某种特定设备的结构原理，制造、检验、运输、安装、使用、维护、检修及其它必须加以说明的要求而制定的一种文件。设计时应根据设备的特点和要求确定是否单独编制或选用。当需要时应在所属设备总图或装配图《其它要求》栏中填写说明书的名称和文件号。当要求比较单一或可用简短文字表达清楚时，则可在该栏中编写具体要求的内容。

三、设计文件的组成

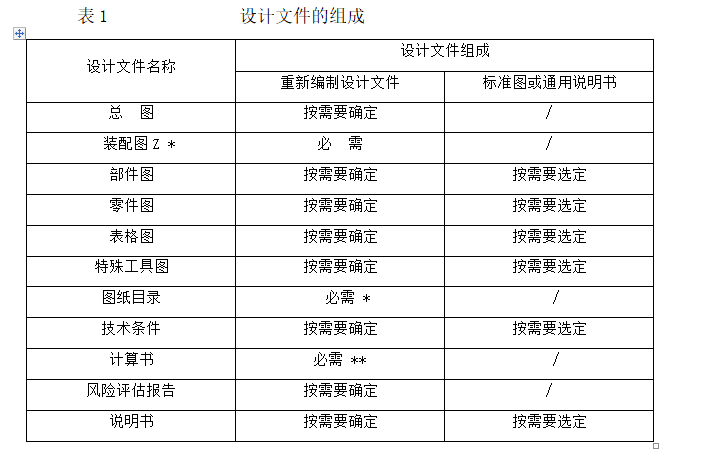

设备施工图设计文件的组成因设备的种类、复杂程度和要求不同而异，每台设备应根据具体情况确定。设备整套施工图设计文件组成见表1规定。

*  设备整套设计文件只有一张图纸,且没有其它必附文件时可不单独编制图纸目录。

** 简单的常压容器可不附计算书。
