设备估重原则

说在前面的话：

由于最后一项“容器类设备估重一览表”表格太大，手机显示会出屏，故有需求的朋友们可加微信或电话致小编：15753251805，我会第一时间给您发送。

本“原则”适用于指导报价阶段/工程图设计阶段非标设备的估重工作，在对容器，换热器重量进行统计，归纳和整理的基础上编制本“原则”用以统一设备估重内容，并力求计算方法简捷，准确。

1、换热器类

1)下曲线适用于以换热面积为依据, 设计压力P≤3MpaG，设计温度t<250OC的管壳式固定管板换热器的估重。

对浮头式换热器应在相应单位面积重量的基础上增加5~10Kg/m2。

对釜式换热器应在相应单位面积重量的基础上增加釜壳附加重量。

上曲线数值如下：

换热面积m2     0~5   >5~10  >10~50  >50~100  >100~200  >200

单位重量 Kg/m2    100     85     55       45        35      30

换热面积F>400m2时，单位面积重量可视具体结构适当减少。

2)设计条件满足计算要求时，重量应根据SW6计算结果确定，重量统计如下

总重=（壳体+封头+换热管+管板+法兰）x重量附加系数。

重量附加系数一般取1.1~1.05 ，对直径小或折流板数量多的换热器系数可适当增大。

2、容器类

钢制内压容器的重量估算，可按所附表格进行计算，编制依据如下：

1）筒体和椭圆形封头壁厚计算按GB150；

2）设计条件（外形尺寸，材料，压力，温度，许用应力，腐蚀裕量等）由计算者输入；

3）当采用裙座结构时，计算者视所选壁厚，可将裙座长度计入筒体切线至切线长度L中；

4）计算中钢板负偏差取0.25mm (钢板标准GB6654-96, GB3531-96), C1=0. 如有不同, 由计算者在选用筒体壁厚数值时考虑, 常用钢板负偏差如下：

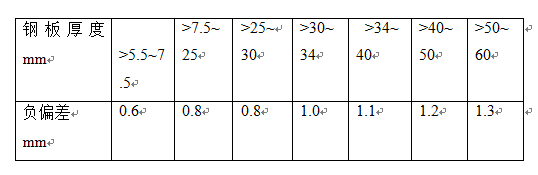

钢板厚度mm >5.5~7.5 >7.5~25 >25~

30 >30~34 >34~      40 >40~50 >50~60

负偏差mm 0.6 0.8 0.8 1.0 1.1 1.2 1.3

5）单个人孔重量按350Kg考虑, 如有不同, 由计算者在总重中调整；

6）1.2重量附加系数是根据图纸统计，归纳得出的,  若封头为非椭圆形结构，计算者应进行调整（如：锥形/半球形封头，平盖，大部件等）；

7）设备法兰, 内件的重量是不包括在主体重量中, 即不考虑重量附加系数；

注：“容器类设备估重一览表”的编页是按其页数单独编排。

附：    1张“容器类设备估重一览表”（计算者直接填入数据，即可进行计算）。
