摘要：本文阐述了PAW+TIG（以下简称 P+T）的焊接原理，通过分析等离子弧焊接熔池的受力状态和关键参数对焊缝成形的影响，通过不断探索和尝试，总结出12mm奥氏体不锈钢（I 形坡口）P+T 焊接工艺参数。通过对焊接试板进行一系列综合性能评价，可知焊接接头完全符合承压设备的相关标准要求。最终以生产应实例，充分证明P+T在12mm奥氏体不锈钢焊接上的高效、高质量焊接工艺在产品上应用的可行性。

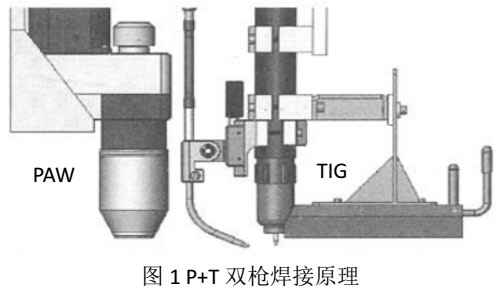

1.1 P+T焊系统及其焊接原理
穿孔型等离子弧焊熔池主要受力为电弧力、熔池重力、熔池上表面张力等离子弧力主要来自于等离子气流吹力，喷嘴直径一定时，等离子气流量越大，等离子弧力 越大。熔池重力主要取决于熔池体积，焊接电流越大、焊接速度越慢，熔池体积越大，熔池重力越 大。熔池表面张力和材质特性有关，如不锈钢熔池表面张力比碳素钢稍大。综上所述，理论上只要在焊接过程中，合理匹配等离子气流量、焊接速度、焊接电流，使熔池处于稳定状态，即可实现稳 定的穿孔型等离子焊接。
（1）喷嘴及钨电极
