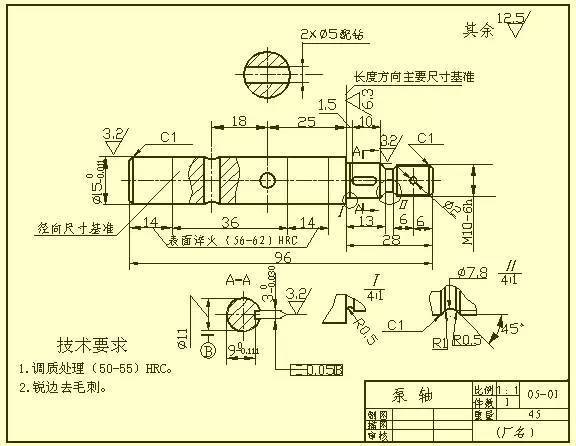

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14   、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基 准常选用重要的端面、接触面（轴肩）或加工面等。

端为长度方向的辅助基，从而标注出轴的总长96。

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等 局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构 表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

3.叉架类零件

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。

一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。这类零件一般有阀体、泵体、减速器箱体等零件。在选择主视图时， 主要考虑工作位置和形状特征。选用其它视图时，应根据实际情况采用适当的剖视、断面、局部视图和斜视图等多种辅助视图，以清晰地表达零件的内外结构。

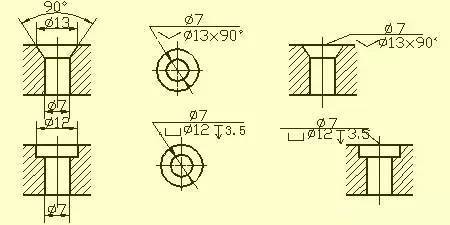

5.零件常见结构的尺寸注法

◆1.介绍表面粗糙度的概念及主要评定参数

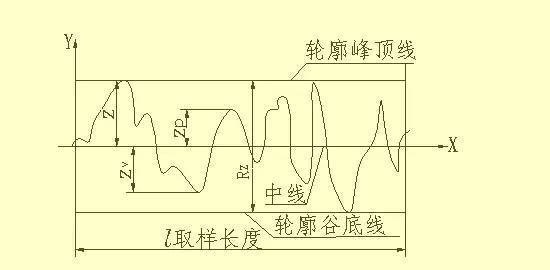

零件表面上具有较小间距的峰谷所组成的微观几何形状特性，称为表面粗糙度。这主要是在加工零件时，由于刀具在零件表面上留下的刀痕及切削分裂时 表面金属的塑性变形所形成的。零件表面粗糙度是也是评定零件表面质量的一项技术指标，它对零件的配合性质、工作精度、耐磨性、抗腐蚀性、密封性、外观等都 有影响。在保证机器性能的前提下，为获得相应的零件表面粗糙度，应根据零件的作用，选用恰当的加工方法，尽量降低生产成本。一般来说，凡零件上有配合要求 或有相对运动的表面，表面粗糙度参数值要小。

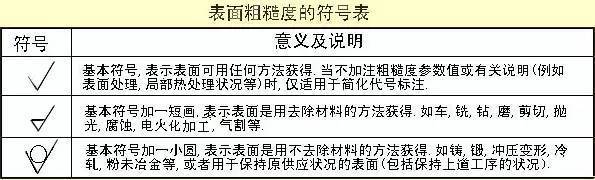

GB/T 131-2006规定了表面粗糙度代号及其注法。图样上表示零件表面粗糙度的符号见下表。

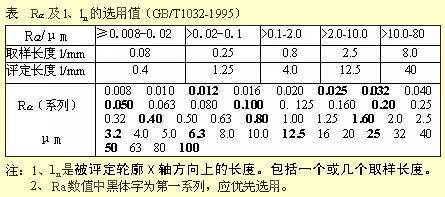

1)) 轮廓算术平均偏差（Ra）--在取样长度内，轮廓偏距绝对值的算术平均值。Ra的数值及取样长度l见表。

使用时优先选用Ra参数。

表面粗糙度高度参数Ra、Rz、Ry在代号中用数值标注时，除参数代号Ra可省略外，其余在参数值前需标注出相应的参数代号Rz或Ry，标注示例见表。

5 表面粗糙度代（符号）在图样上的标注方法1)) 表面粗糙度代（符）号一般应注在可见轮廓线、尺寸界线或它们的延长线上，符号的尖端必须从材料外指向表面。

◆2、表面粗糙度的标注示例

零件上连续表面、重复要素（如孔、齿、槽等）的表面和用细实线连接不连续的同一表面，其表面粗糙度代（符）号只注一次。

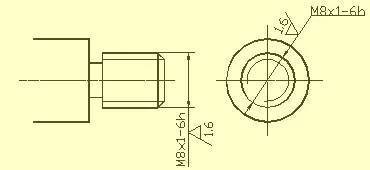

齿轮、螺纹等工作表面没有画出齿（牙）形时，其表面粗糙度代（符）号注法见图。

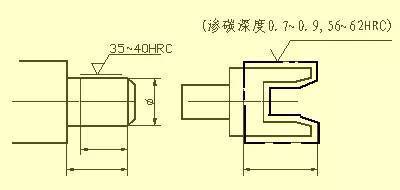

需要将零件局部热处理或局部镀（涂）覆时，应用粗点画线画出其范围并标注出相应尺寸，也可将其要求注写在表面粗糙度符号长边的横线上。

为便于生产，实现零件的互换性及满足不同的使用要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定 ，而基本偏差确定 。

标准公差（IT）

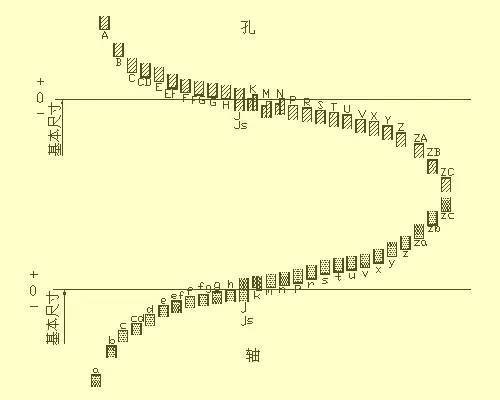

2基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。当公差带在零线的上方时，基本偏差为 下偏差；反之，则为上偏差。基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基本偏 差k～zc为下偏差；   孔的基本偏差K～ZC和轴的基本偏差a～h为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。基本偏 差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。

ES=EI+IT 或 EI=ES-IT ei=es-IT或 es=ei+IT

7、配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：

间隙配合

2孔与轴装配时，可能有间隙或过盈的配合。孔的公差带与轴的公差带互相交叠。

过盈配合

8、基准制: 在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。根据生产实际的需要，国家标准规定了两种基准制。

（如下图所示）

2）基轴制--是指基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。见下图。基轴制的轴称为基准轴，其基本偏差代号为h，其上偏差为零。

例如 φ25H7/g6的含义是指该配合的基本尺寸为φ25、基孔制的间隙配合，基准孔的公差带为H7，（基本偏差为H公差等级为7级），轴的公差带为g6（基本偏差为g，公差等级为6级）。

10、公差与配合在图样上的标注 1）在装配图上标注公差与配合，采用组合式注法。

11、形位公差   零件加工后，不仅存在尺寸误差，而且会产生几何形状及相互位置的误差。圆柱体，即使在尺寸合格时，也有可能出现一端大，另一端小或中间细两端粗等情况，其 截面也有可能不圆，这属于形状方面的误差。阶梯轴，加工后可能出现各轴段不同轴线的情况，这属于位置方面的误差。所以，形状公差是指实际形状对理想形状的 允许变动量。位置公差是指实际位置对理想位置的允许变动量。两者简称形位公差。

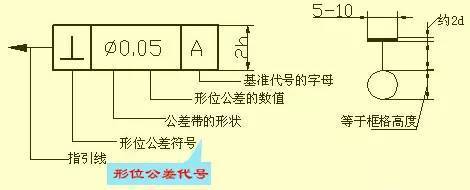

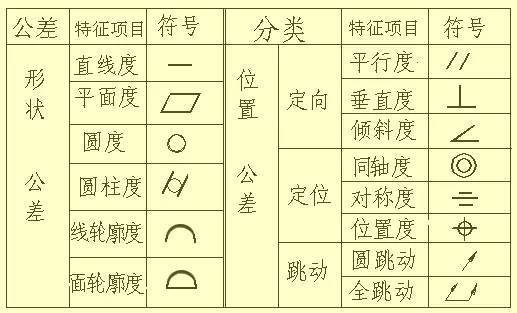

1国家标准GB/T   1182-2008规定用代号来标注形状和位置公差。在实际生产中，当无法用代号标注形位公差时，允许在技术要求中用文字说明。   形位公差代号包括：形位公差各项目的符号，形位公差框格及指引线，形位公差数值和其他有关符号，以及基准代号等。框格内字体的高度h与图样中的尺寸数字等 高。

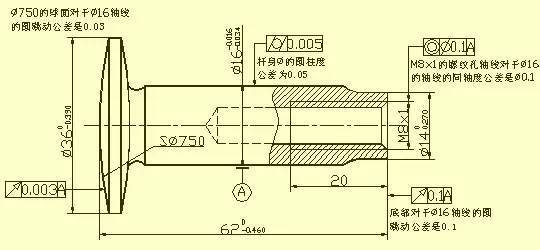

形位公差标注示例

1.零件上的铸造结构

2 起模斜度用铸造的方法制造零件毛坯时，为了便于在砂型中取出模样，一般沿模样拔模方向作成约1∶20的斜度，叫做拔模斜度。因此在铸件上也有相应的拔模斜度，这种斜度在图上可以不予标注，也不一定画出，如下图所示；必要时，可以在技术要求中用文字说明。

当铸件的壁厚不均匀一致时，铸件在浇铸后，因各处金属冷却速度不同，将产生裂纹和缩孔现象。因此，铸件的壁厚应尽量均匀，见上图；当必须采用不同壁厚连接时，应采用逐渐过渡的方式，见上图。铸件的壁厚尺寸一般采用直接注出。

1退刀槽和砂轮越程槽

2钻孔结构

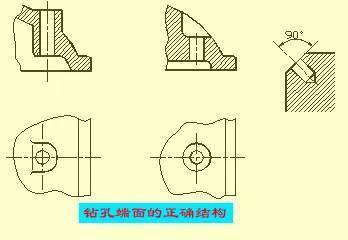

用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。

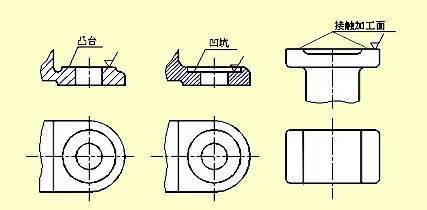

零件上与其他零件的接触面，一般都要加工。为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。
