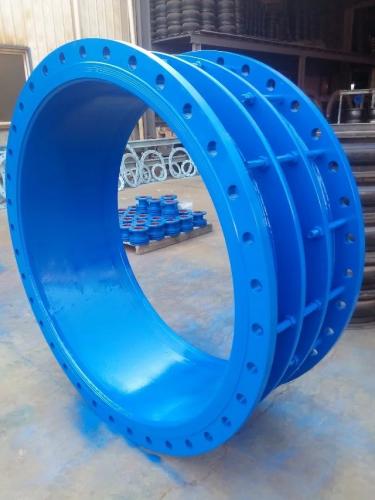

双法兰式限位防拉脱伸缩器结构原理，双法兰式限位防拉脱伸缩器由法兰、本体、压盘、伸缩管、防拉脱拉杆等组成。其与普通伸缩器最显著的区别就是防拉脱功能。
与双法兰式限位防拉脱伸缩器相对应的就是单法兰式限位防拉脱伸缩器，在本篇文章中我们以双法兰式限位防拉脱伸缩器为主。双法兰式限位伸缩器也有钢制伸缩器钢制伸缩接头，其限位型号的，都具有防拉脱功能，那么如何实现防拉脱呢？
首先我们先说说伸缩器为什么会被拉脱，首先伸缩器由伸缩管、本体、压盘组成，压盘与伸缩管之间软接触，因此管道在热胀冷缩的时候，伸缩管能够伸缩自如。同理如果管道轴向位移过大，就容易把伸缩管从压盘本体中拉出，这个时候就产生了拉脱现象。
防拉脱双法兰式伸缩器能够实现防拉脱功能，主要是因为几根防拉脱螺杆与螺帽的良好配合，在螺杆上用螺帽限制最大最小位移，这样伸缩器在最大伸缩长度的时候，就不容易被拉脱了。
