V0级桥塞封隔器等级认证测试是怎样的

发布时间:2016-08-14

点击量：590 次

天然气井的开发生产中，井控和HSE要求较采油井要更加严格，其中一个重要的部分就是井下完井工具起主要密封作用的封隔器的气密封性能。

考虑到气井在生产过程中复杂的管柱受力和可能的温度变化情况等因素对封隔器密封及锚定性能的影响，ISO14310(API 11D1)标准中将涉及气井的封隔器认证分为3个等级，而涵盖气体介质测试，轴向载荷，温度循环以及特殊零气泡规则的V0等级作为复杂程度最高技术要求最严格的认证等级。

前言

V0等级认证的产品既是天然气井安全生产的保障，同时也作为井下工具制造厂商的技术水准的综合反映。在最近的新推出的国外封隔器桥塞类产品中，无一不在强调V0这个关键特征，而国内的各大厂商还未出现正式推广的同等级产品。

V0等级认证的产品除了合理的产品设计和精细严格的生产制造之外，室内测试系统建设以及测试体系的建立也是非常重要的环节之一。V0级别封隔器等级认证性能测试系统主要用于V0及以下API等级认证试验，并制作封隔器额定性能包络线图，与测试报告文件包作为申请该项产品V0级别认证的重要支持部分。

那么就让我们来认识一下V0级别封隔器等级认证性能测试系统。

用于V0级测试认证的系统结构，同时可兼具V0等级以下比如V1-V3等级测试认证。测试系统主要由测试工具工装，液压试验、气压试验、气泡检测、温度循环系统等组成。系统结构以及各子系统主要设备参考以下表格。

在以上各个子系统里，需专门设计测试工具工装，来实现工具安装固定坐封，实现各种测试条件，并验证测试结果。在工装上预留了用于试验的管线接头可以在实验中连接相应的试验管线进行试验。可在常温、高温、低温等情况下进行相应的压力试验（气压/液压）。

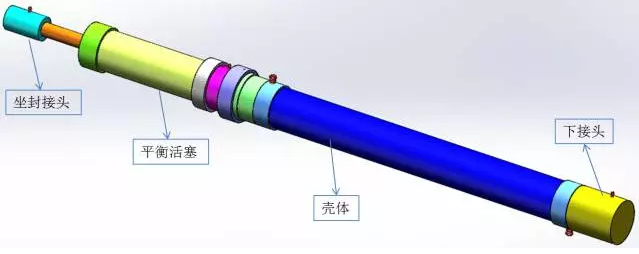

测试工具工装示意图

工装系统中应在试验套管外部增加一层套管用于高温、低温试验的介质的循环，以保证套管内部的试验温度平稳，并增加安全性。可设计平衡活塞机构，通过液压切换实现对测试工具轴向载荷的控制。整个试验管线中均应有安全阀等装置，可确保试验过程的安全。进行气体试验、气泡检测试验时，在管线处增加气泡检测仪、泄压阀、安全阀等装置，可保证试验过程中人员的安全性。进行气泡检测时，在管线中增加真空泵，管线处于真空状态，保证气泡检测的准确性。

压力高温试验步骤

连接控制管线施加额定坐封压力，坐封封隔器；

将温度循环管线接头连接到热油泵，启泵循环，到达实验温度；

液压泵连接到液压/气压管线接头逐步增压到实验压力，稳压，查看稳压情况，是否符合要求；

将气源通过增压机连接到液压/气压管线接头逐步增压到实验压力，稳压，观察气泡检测仪检测情况，是否符合要求；

压力低温试验步骤

将温度循环管线接头连接到冷气系统，启泵循环，到达实验温度；其余步骤同上。

载荷加载步骤

在达到额定实验压力并稳压后，通过在活塞接头上下施加压力，转换为不同方向的轴向载荷。

性能包络线

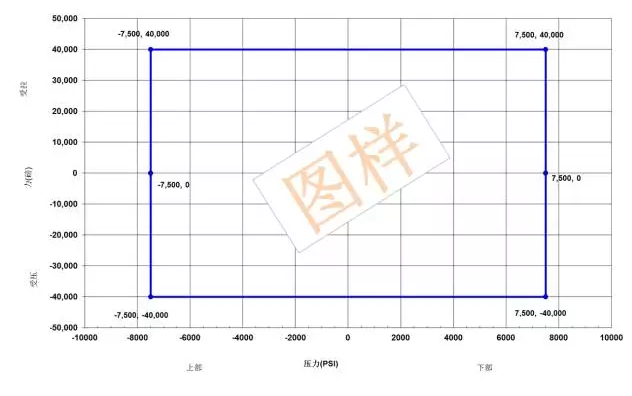

在完成各项指定测试后，形成测试报告，并依据测试结果制作封隔器性能包络线图。以下是以一个压力级别7500 psi，40,000磅剪切脱手的液压坐封可回收封隔器为例的图样。
